* Please visit the product pages on our website for the most up-to-date product information
PATCHBAYS
12

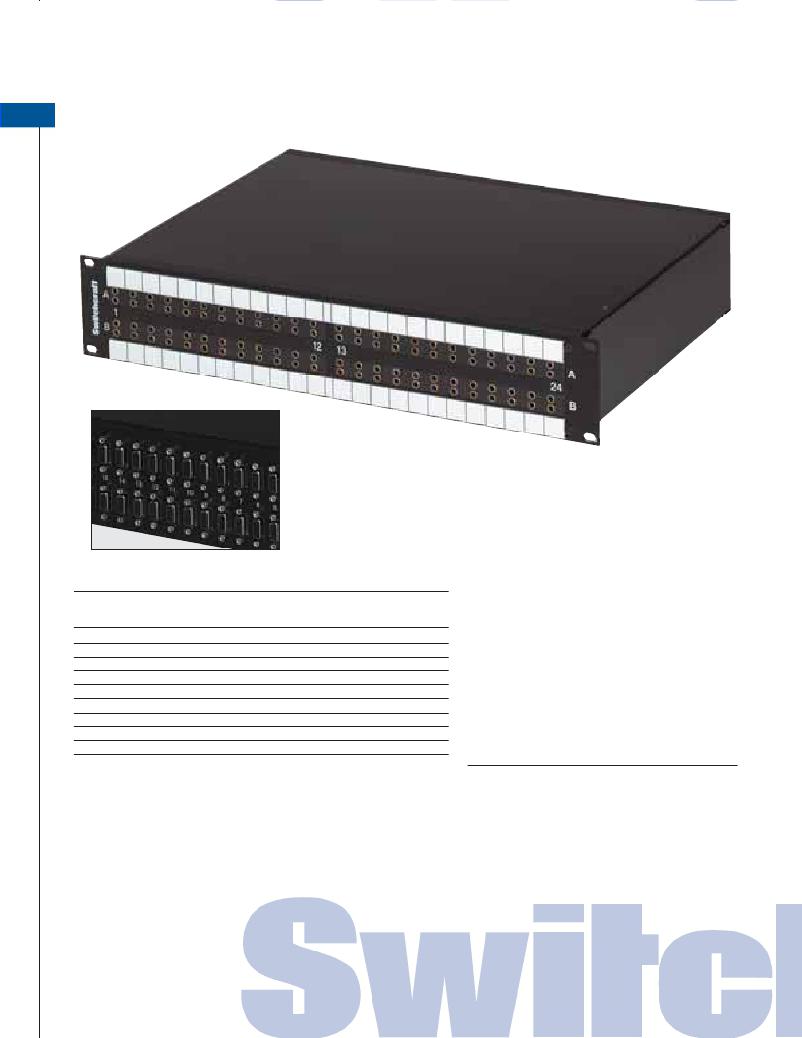

RS 422 Data Patchbay Series
Our standard RS data jackfield series offer a multiple combination of
ports, rack heights, and back panel terminations which will easily fit
into any television broadcast or video production where custom data
patching is required. Custom ports and rack height combinations can
be supplied. Contact the factory for details.
Ordering Information
Features and Benefits
Part
Number*
No. of
Jacks
Front Panel
Layout
Back
Plane
Rack
Height
? Unit Features either 8,16, 24, or 32 TT style
jacks on the front Panels, to a 9 pin D-Sub.
RS422H4N081 2 x 8
RS422V4N081 2 x 8
RS422H4N161 2 x 16
RS422H4N162 2 x 16
RS422V4N161 2 x 16
RS422V4N162 2 x 16
RS422H4N242 2 x 24
RS422V4N242 2 x 24
RS422V4N322 2 x 32
*Add “N” for non-normalled
Horizontal
Vertical
Horizontal
Horizontal
Vertical
Vertical
Horizontal
Vertical
Vertical
version
9
9
9
9
9
9
9
9
9
Pin
Pin
Pin
Pin
Pin
Pin
Pin
Pin
Pin
D-Sub
D-Sub
D-Sub
D-Sub
D-Sub
D-Sub
D-Sub
D-Sub
D-Sub
1
1
1
2
1
2
2
2
2
? All versions utilize low capacitance internal
wiring for maximum performance of
transferring data
? All standard units are available 1 or 2 rack
units high (1.5 RU available by request)
? Rugged, attractive black epoxy finished
steel frame chassis
Specifications
Electrical
Internal Wiring:
24 AWG Solid TC, foils shield
Nom Capacitance: 11.5 pF/ft between conductors
21.3 pF/ft between one conductor and conductor
connected to the shield
Nom. Impedence: 110 Ohms
